Hochspannungsversorgung für 16 2/3 Netz

Bahntestanlage 16 2/3 NEtz Beispiel DB20K/200Hochspannungsversorgungen der Typen DB20K/300 sind speziell für die Speisung von Verbrauchern im 162/3 Hz-Bahnnetz entwickelt worden. Die Geräte werden typisch mit Ausgangsspannungen bis 25.000 Volt und einer Leistung bis 1MVA angeboten.

Die Haupteinsatzgebiete sind:
  • Test und Inbetriebnahme von Schienenfahrzeugen
  • Simulation von Fahrdrahtspannungen
  • Einspeisung in lokale Fahrdrahtspannungsnetze
Aufbau

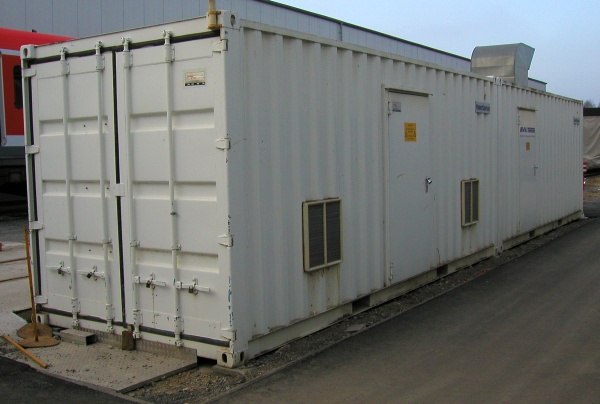

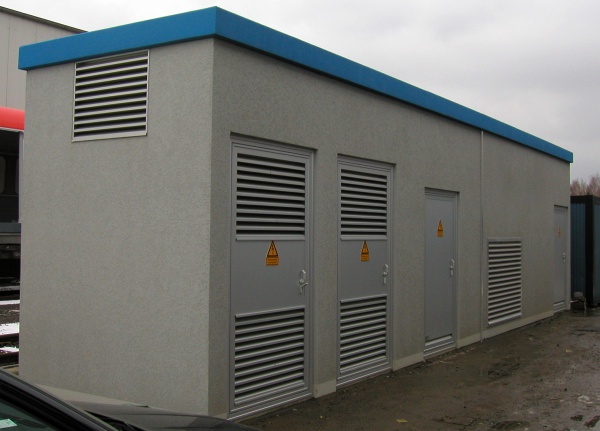

  • in zwei Containern für Außenaufstellung
  • Anschluß der Container von unten

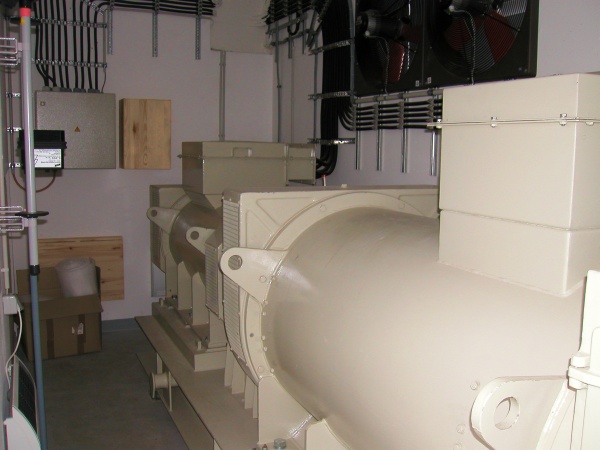

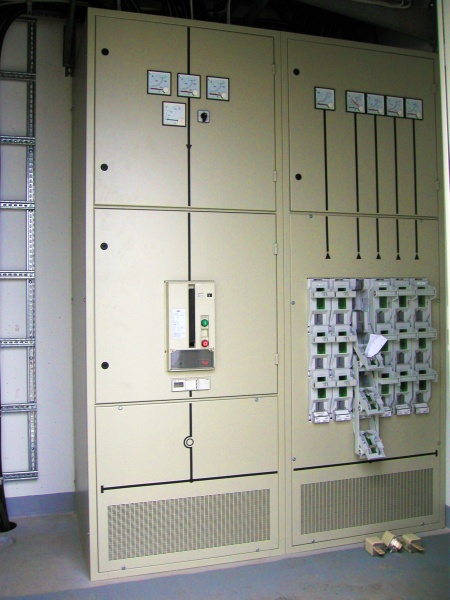

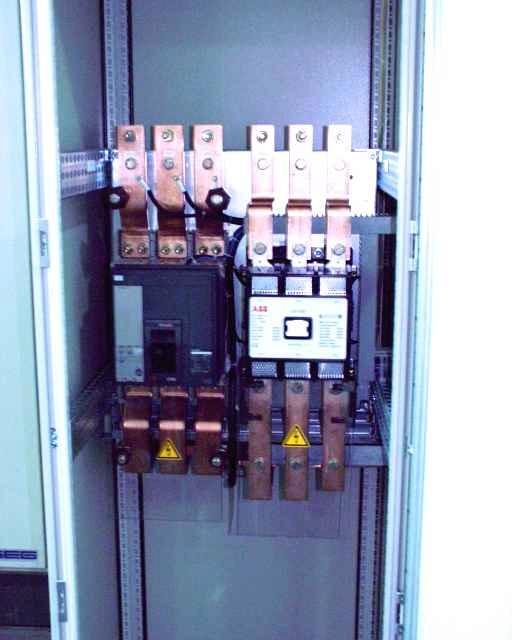

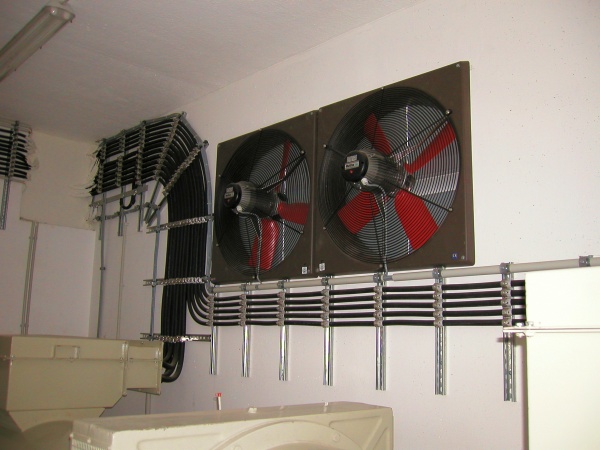

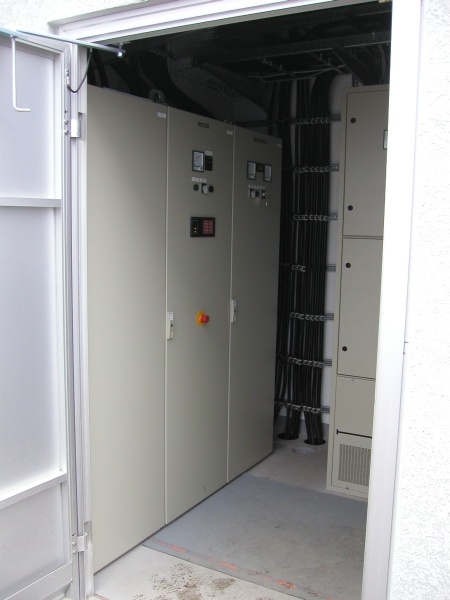

Container I (20ft):

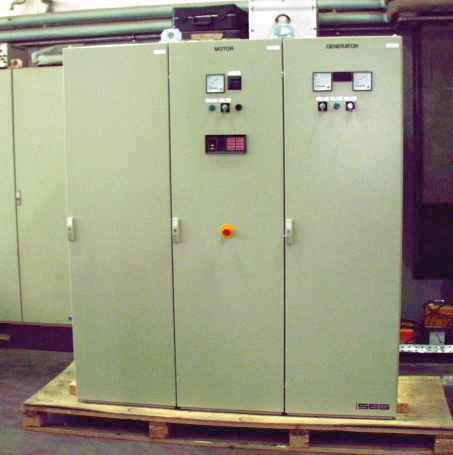

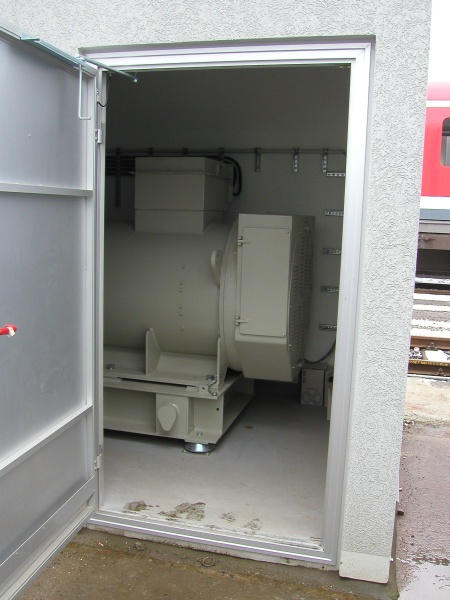

Frequenzumformer: DSKS 526/862-300
Eingangsspannung: 3 x 400V
Eingangsfrequenz: 50Hz
Ausgangsspannung: 1000V
Ausgangsfrequenz: 16 2/3Hz
Leistung: 300kVA
Spannungsverstellung: 65 - 105%
Maße (LxBxH): ca. 6m x 2,5m x 2,6m

Container II (10ft):

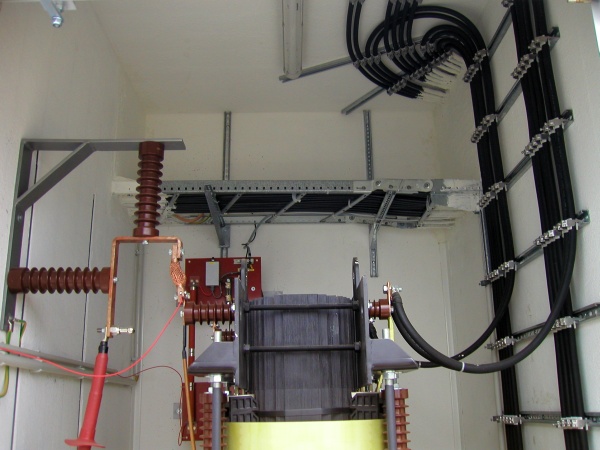

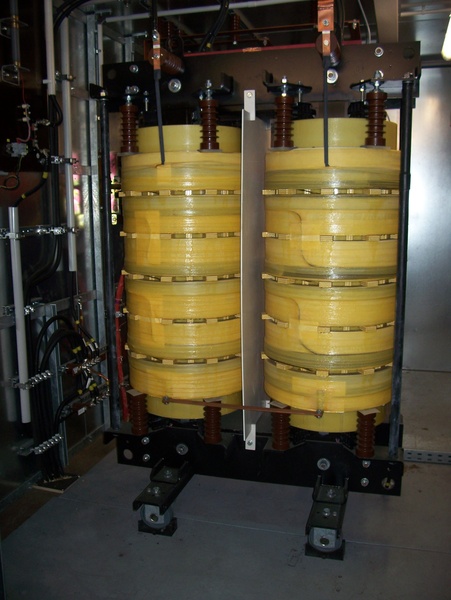

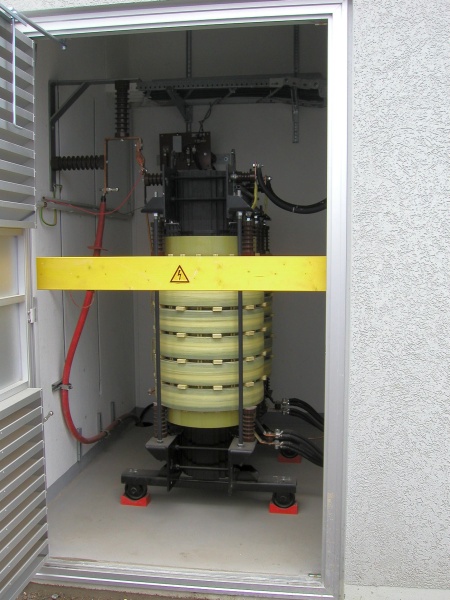

Haupttransformator: primär:   1000V
sekundär: 20kV / 15A
Bereichsumschaltung: Last-Trennschalter
Kompensationskond.: 2 x 10µF / 1400V
2 x 20µF / 1400V
Maße (LxBxH): ca. 3m x 2,5m x 2,6m

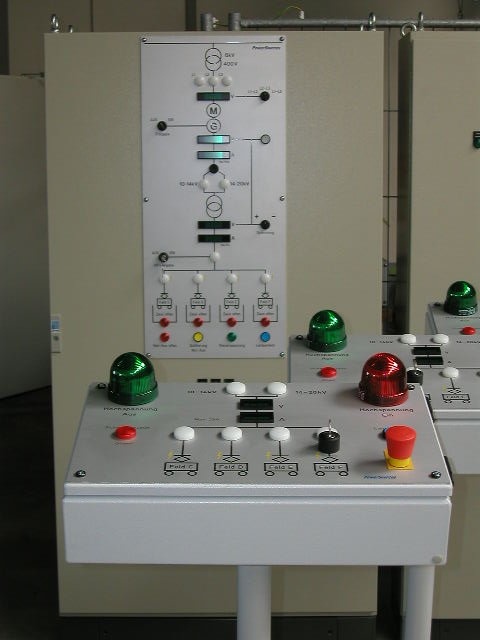

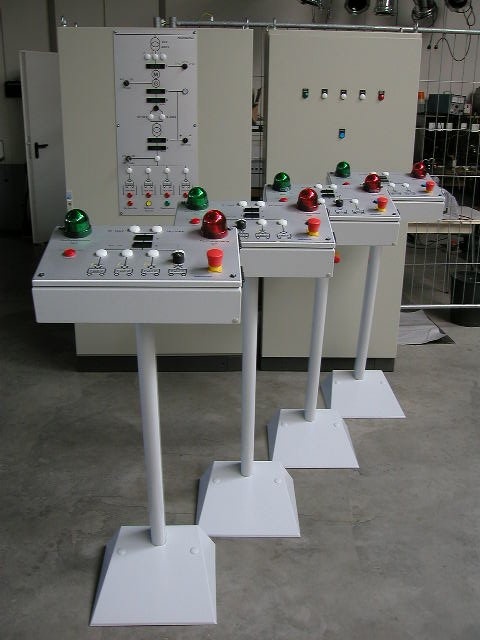

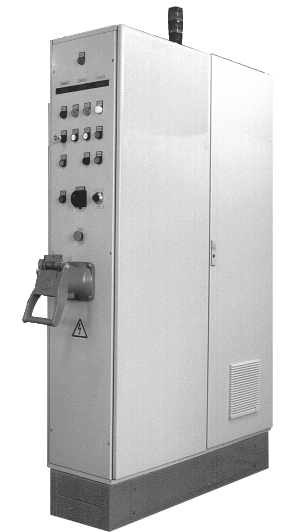

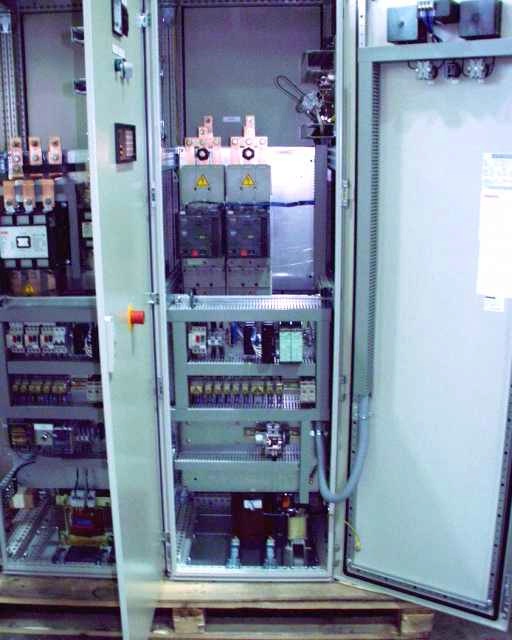

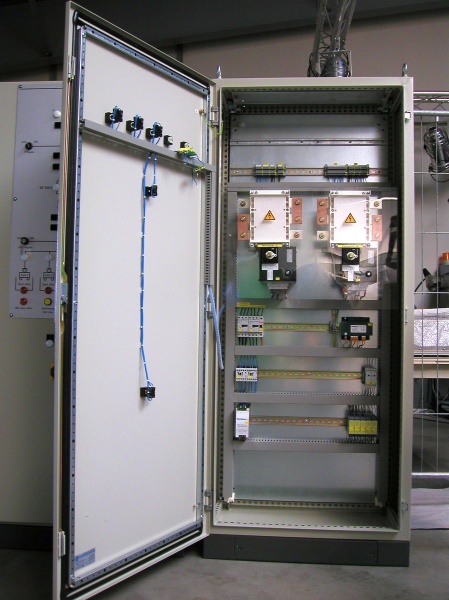

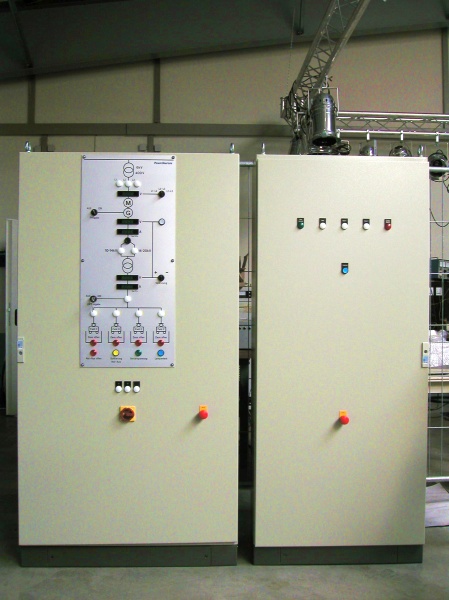

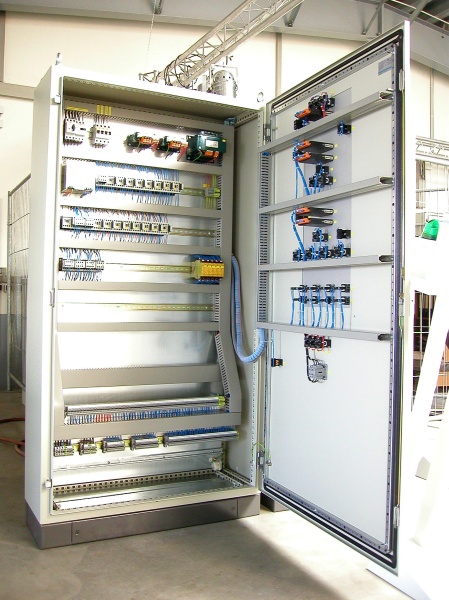

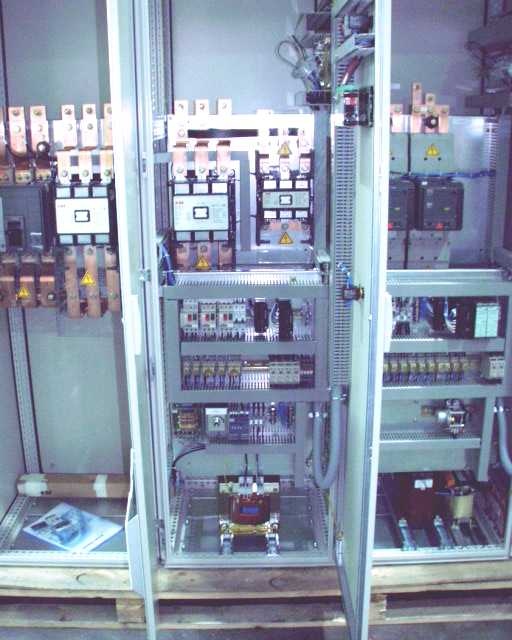

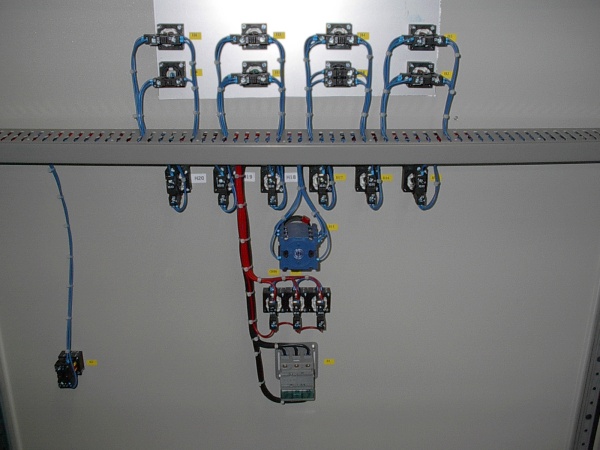

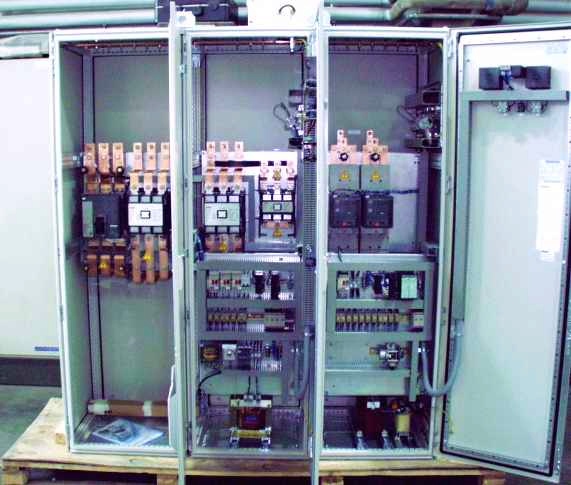

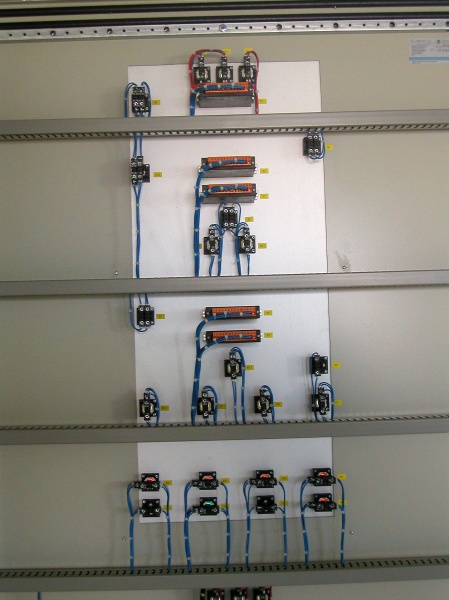

Steuerschrank:

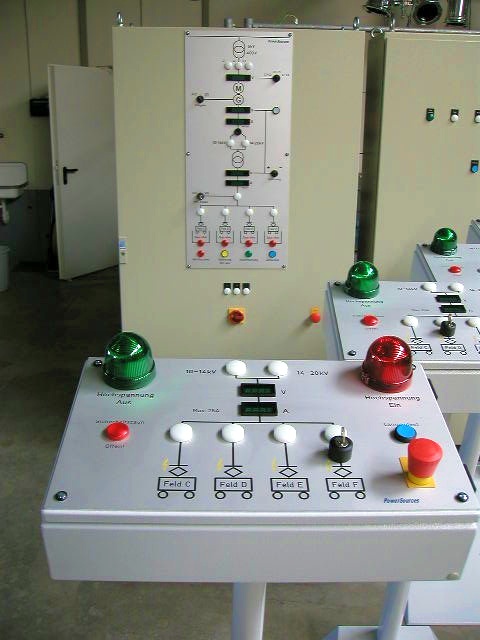

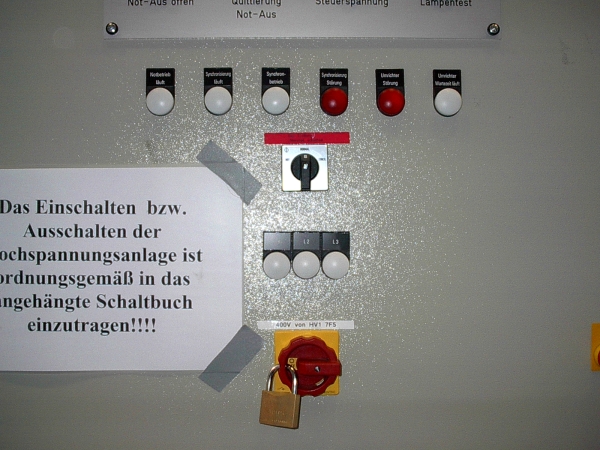

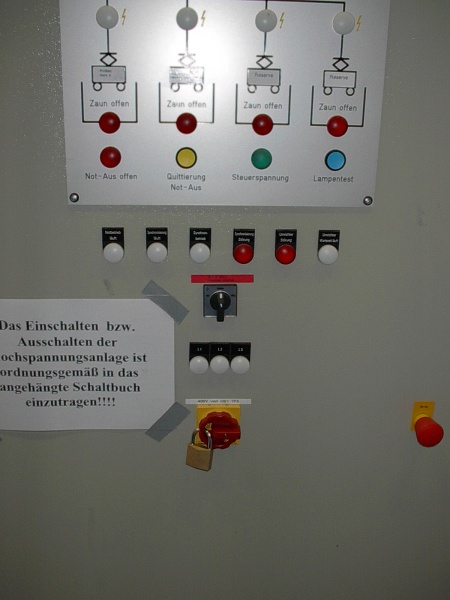

  • Anzeige der wesentlichen Betriebsparameter auf
    Bedientableau
  • Fernsteuerung der HV-Komponenten in den separaten
    Speise-Containern
  • Steuerung der externen Hochspannungsschalter
  • Integrierte Ansteuerung zum Anschluß von zwei
    Entnahmestellen, jede Entnahmestelle wahlweise
    aufschaltbar
Hilfsspannung: 3 x 400V / max. 6A
Maße (BxHxT): ca. 800 x 2000 x 400 mm
Technische Daten
Ausgangsspannung: 10 - 20kV
  • in zwei Bereichen umschaltbar
  • innerhalb der Bereiche stufenlos einstellbar
  • Bereichsumschaltung unter Last möglich
Bereich 1: 10 - 14kV
Bereich 2: 14 - 20kV
Ausganagsleistung: max. 300kVA
Ausgangsstrom: max. 15A
Frequenz: 16 2/3Hz
