Tragbare / mobile einphasen Ringstelltransformatoren / Sparstelltransformatoren der Serie ESS mit Leistungen von 2A bis 20A in offener Ausführung mit Drehknopf und Skala.
| Betrieb: |
VDE 0570 Teil 2-14, offene Ausführung, mit Drehknopf und Skala |
| Schutzart: | IP00 |
| Isolationsklasse: | ta40B |
| Frequenz: | 50 / 60Hz |
| Umgebungstemperatur: | max 45°C |
| Primär: | 230V |
| Sekundär: | 0V - 230V / 250V |

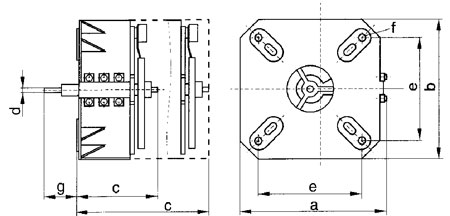

| Art.-Nr.: | Leistung | Maße (mm) | Gewicht (kg) | |||||||
| (A) | A | B | C | D | E | F | G | Cu. | Gesamt | |
| PS66010009 | 2 | 137 | 125 | 84 | 6 | 96 | 5,8 | 32 | 0,9 | 2,6 |
| PS66020009 | 3,15 | 159 | 147 | 84 | 6 | 112 | 5,8 | 32 | 1,3 | 3,8 |
| PS67030009 | 4 | 159 | 147 | 84 | 6 | 112 | 5,8 | 32 | 1,6 | 4,2 |
| PS67040009 | 6,3 | 159 | 147 | 103 | 6 | 112 | 7 | 32 | 1,7 | 5,2 |
| PS67050009 | 8 | 197 | 185 | 118 | 6 | 142 | 7 | 32 | 2,6 | 7,8 |
| PS67060009 | 10 | 197 | 185 | 118 | 6 | 142 | 7 | 32 | 2,8 | 8,3 |
| PS67070009 | 18 | 243 | 231 | 121 | 6 | 180 | 11 | 32 | 4,7 | 14 |
| PS67080009 | 20 | 243 | 231 | 121 | 6 | 180 | 11 | 32 | 5,5 | 16 |
