Einphasen Sicherheitstransformator in Gehäuse Serie EVE

Einphasen Sicherheitstransformator in Gehäuse Serie EVE

Einphasen Sicherheitstransformatoren im Gehäuse für Schutzkleinspannungen (SELV) mit Leistungen von 63VA bis 5000VA.

Betrieb: VDE 0551 / EN 60742 / IEC 742 / VDE 0570 bedingt kurzschlussfest, bis 1600VA mit auswechselbarer Glasrohrsicherung, in Stahlblechgehäuse
Schutzklasse: I
Schutzart: IP 23, ortsfest
Isolationsklasse: ta40B
Primär: Kabeleinführung mit Würgenippel mit auswechselbarer Glasrohrsicherung
Sekundär: Kabeleinführung mit Würgenippel
Primär: 230V
Sekundär: wahlweise 24V oder 42V

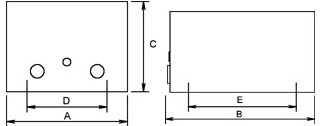

Einphasen Sicherheitstransformator in Gehäuse Serie EVE Skizze

Art.-Nr.: Art.-Nr.: Leistung Maße (mm) Gewicht (kg)
230V / 24V 230V / 42V (VA) A B C D E Cu. Gesamt
PS21206634 PS22206634 63 120 155 115 97 88 0,3 2
PS21216634 PS22216634 100 120 155 115 97 88 0,4 3
PS21226634 PS22226634 160 145 185 125 112 118 0,6 3,5
PS21236634 PS22236634 200 145 185 125 112 118 0,8 4
PS21246634 PS22246634 250 145 185 125 112 118 0,9 4,5
PS21256634 PS22256634 300 195 225 155 156 156 1,2 6
PS21266634 PS22266634 400 195 225 155 156 156 1,4 7
PS21276654 PS22276634 500 195 225 155 156 156 1,6 9
PS21286654 PS22286634 630 215 250 205 176 176 2,5 10
PS21296654 PS22296634 800 215 250 205 176 176 2,8 13,5
PS21306654 PS22306634 1000 215 250 205 176 176 3,8 15
PS21316654 PS22316634 1250 250 300 225 207 218 4,1 18
PS21326654 PS22326634 1600 250 300 225 207 218 5 22
PS21336654 PS22336634 2000 250 300 225 207 218 5,7 27
PS21346654 PS22346634 2500 250 300 225 207 218 8,8 31
PS21356654 PS22356634 3000 315 390 225 268 348 11 31
PS21366654 PS22366634 3500 315 390 225 268 348 12 34
PS21376654 PS22376634 4000 315 390 225 268 348 13 36
PS21386654 PS22386634 5000 360 510 280 318 468 15 48
